Solar + 1 LED

[Jimy]

Hallo

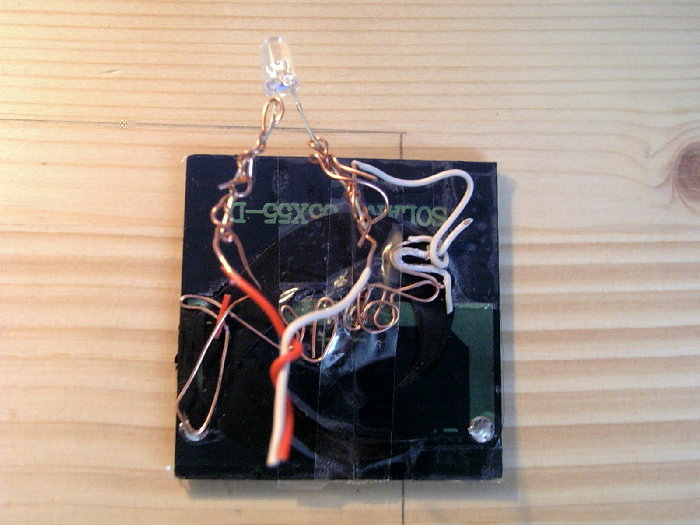

ich hab Solar mit LED verbunden aber es hat nicht funktioniert??
kann jemand mir bitte tippps geben wieso das nicht funktioniert??

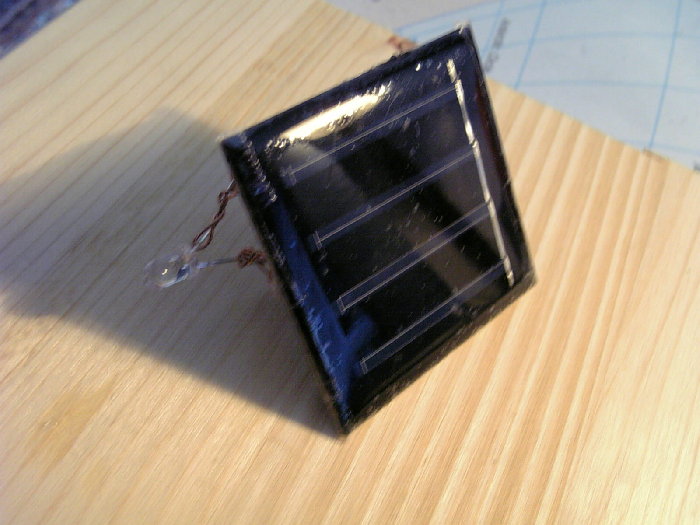

habe noch 3 fotos gemacht:

[Jay]

hi
hast du mal gemessen am Solarmodul wie viel Volt rauskommen?
wenn ja, bitte posten
wenn nein, messen und dann posten

es sieht aber so aus als ob dein Solarmodul zu wenig strom liefert.

MfG
Jay

[Mominik]

Hallo und willkommen hier!

Sorry wenn ich das jetzt so sage, aber deine Verdrahtung sieht ja mal grauenvoll aus!

Die Drähte +/- berühren sich
Das Photovoltaik Modul ist defekt
Die LED ist defekt
Die LED ist verpolt

Miss mal mit einem Multimeter, ob ein Strom fließt, bzw ob Spannung anliegt. (Ohne LED, direkt am Modul)

Mominik

[Jimy]

hab keine messgerät kann kann ich das nicht mit irgend was anderes probieren..

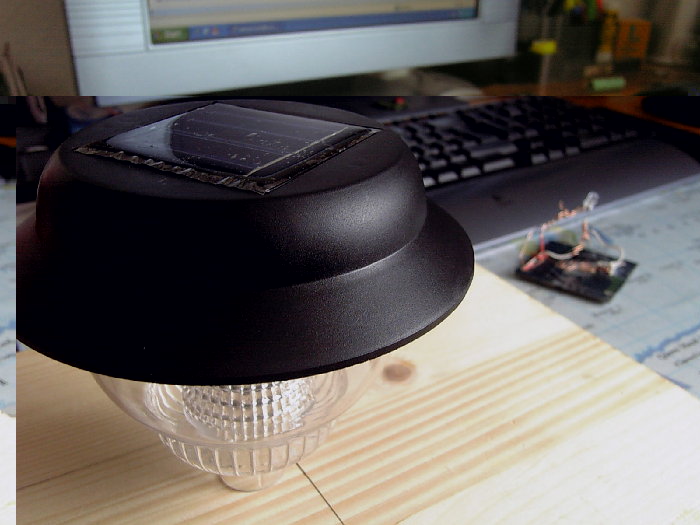

ja es sieht grauenvoll aus das habe ich extra so gemacht das + zu + und - zu - das sie wirklcih auch verbunden sieht ich habe mir nicht so viel mühe gegegebn sollte ja keine kunstwerk sein . die beiden + und - berühren sich nicht. ich habe von einem gartensolar ausgebaut

[Jay]

lol, die dinger gibts doch bei Praktiker für 8€ 6 stück

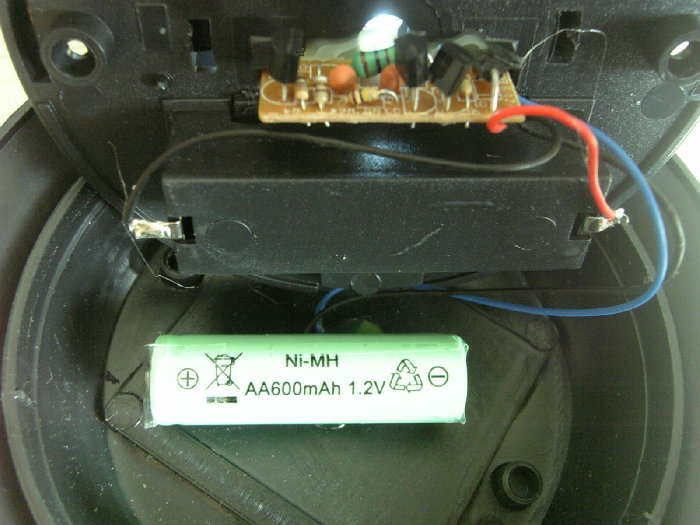

da müsste aber noch irgendwo die Elektronik sein und der akku
dann funktioniert es

MfG
Jay

PS: wie meine Vermutung, liefern diese "billig" Module sehr wenig strom und den Akku nicht zu zerstören da sie ja den ganzen tag dem sonnen licht ausgesetzt sind.

[Jimy]

hmm *Haufen* ich habe die im ebay gekauft leider für 17,95 € die kommen bestimmt aus afrika .
egal ich habe jetzt erfahrung gesammelt.
ich danke euch beiden das ihr mir geholfen habt jetzt kann ich mit meinem erfíndungen nicht fortsetzen hätte früher gewusst das die wenig strom liefern dann hätte ich nicht gekauft.

[Jay]

richtig, mit diesem Messgerät kannst du Strom, Spannung und Widerstand messen ideal für Anfänger und kostet nicht viel
was genau wolltest du den machen, vllt gibts ja noch ne Chance?!

MfG
Jay

[Jimy]

ich wollte erstmal Solarmodule und LEd bauen und hätte ich noch USB - SOlarModule gebaut usw...
wenn ich 2 solarmodule verbinde und mit eine LEd teste dann ,üste gehen der ??
mfg Jim

[Jay]

also ohne Elektronik wirst du nicht weit kommen mit den paar kleinen Solarmodulen
ist da nur ein Akku mit 1,2V drinnen? wenn dann glaube ich liefert ein modul ca. 1,1-1,5V und das ist wirklich zu wenig für LEDs

ich wollte erstmal Solarmodule und LEd bauen und hätte ich noch USB - SOlarModule gebaut usw...

...versteh ich nicht

MfG
Jay

[Jimy]

wo kann ich mir ´n 5-12 Volt Solarmodule in der größe (günstig) kaufen?? kennst du vllt. adressen ??
mfg Jim

[Jay]

Solarmodule gibts beim Conrad
z.B.: OUTDOOR MODUL ASI30o3/070/030M - 5,85 EUR
Kurzschluss-Strom: 0.035 A
Nennspannung: 3,3 V
Nennstrom: 0,027 A

oder

SOLARMODUL F. 6V AKKUS - 17,35 EUR
Kurzschluss-Strom: 0.109 A
Nennspannung: 8,4 V
Nennstrom: 0,085 A

MfG
Jay

[Jimy]

VIELEN DANK JAY
DANKE DAS DU MIR GEHOLFEN HAST DANKKKKKEEEEEEEEEE

SCHÖNEN TAG NOCH

LG JIM

[Ragnar Roeck]

Von der Schaltung her wird das ein Spannungsvervielfacher (z.B. Spannungsverdoppler) sein, der aus den 1,2V eine höhere Spannung erzeugt, mit der dann die LED anfängt zu leuchten.

[Jay]

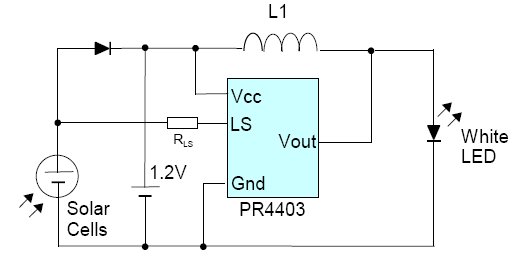

die wohl meist benutze schaltung ist mit dem PR440x
z.b.: der PR4401

PR4401


oder gleich mit


MfG
Jay

[Jimy]

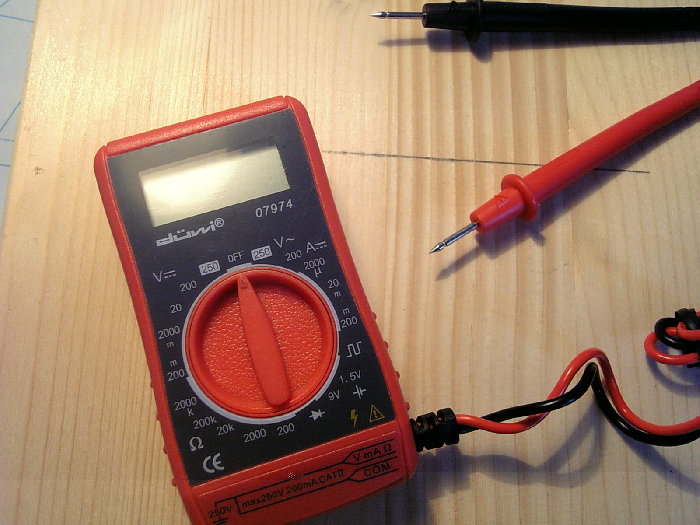

So ich habe mir jetzt ´n Vielfachmessgerät gekauft ich kenn mich mit dem ding nicht aus.
auf was muss ich einstellen das ich niedrige spannungs volt messen kan???
(1 pic)

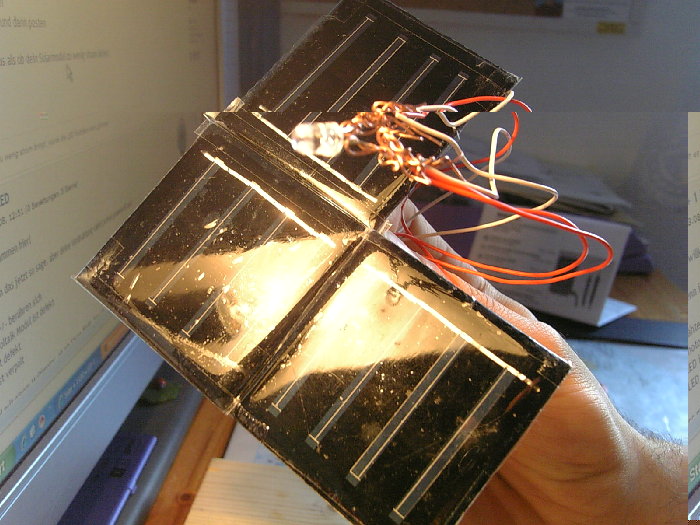

Ich habe 1 Solarmodule auf 3 gebastelt + 1 LED trotzdem funktioniert es nicht ??
(2 Pic)

Anhang:


Wie viel Solarmodule z.B.: OUTDOOR MODUL ASI30o3/070/030M Kurzschluss-Strom: 0.035 A Nennspannung: 3,3 V
Nennstrom: 0,027 A brauche ich um eine handy aufzuladen von einem usb schnittstelle ??

mfg Jimy

[Ragnar Roeck]

V= und dort 20 (oder 2000m, das entspricht 2V). Man tastet sich immer von oben heran, also 200, 20, 2000m usw.
Solarmodule paralellschalten ist so eine Sache, wenn eins wengioer beleuchtet wird, fliesst da Strom von den anderen rein. Das geht davon wohl nicht kaputt, helfen tut Dir das aber auch nicht. Eine sinnvolle Möglichkeit die zu entkopplen (Schottky-Diode) ist bei den geringen Spannungen höchstens einen wenig erfolg versprechenen Versuch wert.
Was misst Du denn an einer Solarzelle, wenn Licht draufscheint (am besten volle Sonne)? Der Wert ist vermutlich um gut 50% höher als unter Nennlast, z.B. geht mein 12V Solarmodul auf 17V hoch, wenn nichts angeschlossen ist.

[Jimy]

Ich habe jetzt getestet mit 1 solarmodule wenn voller Sonne draufscheint:
V = ( von links auf dem vielfach messgerät)

200= 2,2
20=2,18
2000= 1

V~ ( von rechts)

200= 4,0

[Morbus]

Deine Verdrahtung ist grauenvoll. Dir ist schon klar, dass es durch einen Kurzschluss zum Kabelbrand kommen kann und dann alles abfackelt oder?

Was ich mich auch Frage ist, warum du rote und weiße Kabel zusammenfummelst. Normalerweise haben die Kabelfarben eine Bedeutung (ich DENKE mal, dass rot + ist und weiß -). Und deine Werte sind auch seltsam angegeben. Spannung ist ein großes U und die Einheit ist Volt. Also schreibst du am besten U = 2,2 V, dann weiß jeder was gemeint ist.

Das Teil von dem du denkst es sei eine Diode ist übrigens ein Widerstand.

[Jimy]

Deine Verdrahtung ist grauenvoll. Dir ist schon klar, dass es durch einen Kurzschluss zum Kabelbrand kommen kann und dann alles abfackelt oder?

wie hätte ich dann machen solln ich möchte/will das alles zusammen eine volt ergibt:( kannst du mir vllt. zeigen wie du gemacht heättest?

Was ich mich auch Frage ist, warum du rote und weiße Kabel zusammenfummelst. Normalerweise haben die Kabelfarben eine Bedeutung (ich DENKE mal, dass rot + ist und weiß -).

Ich habe ausversehen Weiße kabel auf + gelötet ich hab das auch so gelassen so blöd bin ich auch wieder nicht ich weiß doch das rot + und weiß - ist ich habe 1 weiß kabel falsch gelötet ,sorry ich sollte das eigentlich makieren

[Morbus]

Wie hast du die Solarzellen verlötet? Alle + und alle - zusammen? Also Parallel geschaltet? Weil so addiert sich die Stromstärke, nicht die Spannung.

Und achja: Das = heißt Gleichspannung (Solarzelle, Batterie, Akku, Netzteil usw.) und das ~ heißt Wechselspannung (eigentlich nur Steckdose).

[Jimy]

Ich habe dir mit normale löte (1 pic)verlötet und Ich habe jede Solarmodul einzel verlötet(1 roterkabel + und 1 weißeskabel-)
danach habe ich alle + zusammen verbunden und - zu - .
mfg Jim

[Jay]

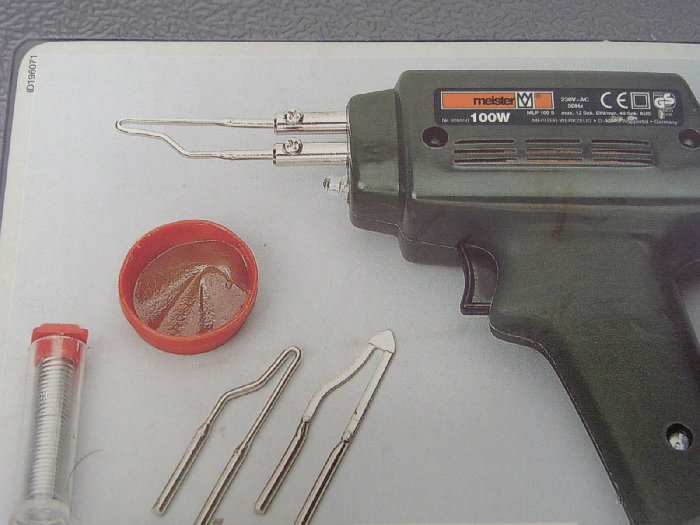

mohaaaa der 100W Meisterbrotzler der Tod für elektronikbauteile

jimy ich möchte dir folgenden beitag: Elektronik für Anfänger empfehlen, diesen habe ich mit "liebe" geschrieben
also bitte lies dich ein und du bist automatisch schlauer

MfG
Jay

[Morbus]

100 Watt Lötkolben sind für Rohre usw. aber für Elektronik sind die nicht geeignet.

Falls du in Süddeutschland wohnst: Bei Aldi (Süd) gab es letzten Donnerstag zwei Lötkolben (25 + 80 Watt) für 8 Euro. Kannst ja mal gucken, vielleicht haben die noch welche.


Du hast die Solarzellen parallel geschaltet, also addiert sich die Stromstärke, nicht die Spannung. Du hast 2,2 V Leerlaufspannung, wenn du dann Strom anlegst hast du etwa 1,5 V. Ich würde es folgendermaßen machen:



So hast du dann etwa 3 Volt unter Last und ordentlich Stromstärke um einen Akku oder ähnliches zu laden.

[Jimy]

Wow echt coole seite Jay hast du das alles geschrieben unglaublich ganz viele infonation ich werd mir ganz in ruhe durchlessen .Hab mir angekuckt aber noch nciht gelesen werde ich noch aufjedenfall machen perfekt und Detailiert super ....

Morbus schade ich wohne in westen vllt. kommt hier auch welche oder gibt sowas auch in praktiker für 8 €

So hast du dann etwa 3 Volt unter Last und ordentlich Stromstärke um einen Akku oder ähnliches zu laden.

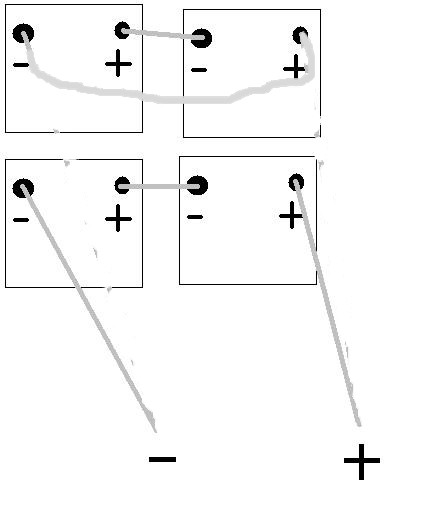

kann ich das auch so machen ( 1 Pic ) das ich mehr Stromstärke bekomme??

wenn ich jetzt die wieder ändere mit mein 100W dann geht doch das solarmodul kapput/defekt oder ist das nicht schlimm wenn ich noch einmal benutzte ???

mfg Jimy

[Morbus]

Nein, so hast du bei den oberen beiden Zellen einen Kurzen ...

Und ich würde nicht noch einmal den 100 Watt Kolben benutzen, der hat erstens eine zu große Spitze und zweitens ist er zu heiß. Damit kannst du dir die Solarzellen kaputt machen. Lötkolben gibt es auch in jedem Baumarkt. Wie gesagt 15-30 Watt sind in Ordnung. Und würde darauf achten, dass sie eine dünne Spitze haben, die kannst du aber auch kaufen. Und benutz Elektrolötzinn, kein Kupfer oder Alulötzinn.
